Mesas quirúrgicas
Famed OPTIMA
X-Line™ (5.70, 5.60)
X-Line™ (5.70, 5.60)
null
UNIVERSALY CONFIGURABLE
- El diseño modular y la amplia gama de accesorios facilitan la \ adaptación de la mesa a la mayoría de los procedimientos médicos.
- Todos los movimientos de la mesa (salvo el ajuste del reposacabezas) se controlan mediante control remoto*.
• Tablero de 5 secciones de serie con posibilidad de instalar reposapiés opcionales de doble división (tablero de 6 secciones**). - Cubiertas de columna y base fabricadas en fibra de carbono o acero inoxidable con tecnología InteliProtectPlus™.
- Tablero de mesa de fibra de carbono o HPL transparente a rayos X.
- Ventana de imagen de 1440 mm de largo (estándar).
- Accesorios diseñados para ser operados por una sola persona, reduciendo el tiempo de preparación y configuración de la mesa.
* Solo con la versión Famed OPTIMA 5.70.
** Solo con la versión Famed OPTIMA 5.60.
null
CONTROL DE ALTA PRECISIÓN
- Tres modos de funcionamiento diferentes permiten ajustar la velocidad de los movimientos de la mesa a las necesidades del cirujano.
- El sistema de control xMotionPro™ permite cambiar la posición del tablero de la mesa con una precisión de 0,5 mm y 0,1°.
- La respuesta inmediata de la mesa al presionar y soltar el botón en los controladores garantiza un posicionamiento preciso.
- Mando a distancia con cable y pantalla de serie; opcional: panel lateral montado.
- La pantalla LCD táctil del control remoto le permite leer fácilmente la configuración de la mesa, el nivel de carga de la batería, posibles colisiones o errores.
- 10 posiciones de trabajo disponibles.
- El sistema reconoce secciones adicionales del tablero, eliminando el riesgo de colisión e informando al usuario sobre la necesidad de tomar la acción apropiada.
null
DISEÑO SUPERMÓVIL
- La base baja xMobility360™ (150 mm) y sin partes salientes garantizan un acceso seguro al arco C.
- Cuatro ruedas giratorias de 360° y una quinta rueda opcional permiten maniobrar la mesa suavemente hacia adelante, hacia atrás y hacia los lados, además de girar sobre su propio eje.
- Las ruedas están ubicadas debajo de la cubierta de la base, lo que reduce la acumulación de suciedad y facilita su limpieza.
- Bloqueo de ruedas con control remoto: cuatro soportes ampliamente espaciados ocultos en la base garantizan estabilidad y seguridad.
- Los orificios contorneados para los pies a cada lado de la base permiten al cirujano acercarse a la mesa, proporcionando un acceso cómodo al campo quirúrgico.
- La estructura de base reforzada proporciona un soporte seguro para los pies del cirujano durante procedimientos de largas horas.
MICRORREGULACIONES
Ajuste ultrapreciso de la posición del tablero con una precisión de hasta 0,5 mm y 0,1°.
Microajustes durante el procedimiento
Los microajustes de la posición del tablero permiten realizar ajustes con una precisión de hasta 0,5 mm y 0,1°. Esto garantiza un ajuste rápido y preciso de la posición del paciente a los requisitos de un procedimiento específico y las preferencias del equipo quirúrgico, manteniendo al mismo tiempo condiciones de trabajo estables y cómodas durante todo el procedimiento.
Reacción inmediata de la mesa
El sistema de control inicia y detiene el movimiento del tablero cuando se presiona y suelta el botón del control remoto, minimizando los retrasos en la respuesta de la mesa. Esto garantiza una respuesta rápida de la mesa a las ordenes del operador y permite un ajuste preciso de la posición del tablero de acuerdo con los requisitos de procedimiento actuales y las preferencias individuales del equipo operativo.
Movimientos suaves y predecibles
El sistema de control ultrapreciso garantiza movimientos suaves y controlados del tablero, asegurando una respuesta suave y predecible de la mesa a los comandos del operador. La naturaleza predecible de los ajustes le da al equipo quirúrgico un control completo de la mesa en cada etapa de la intervención.
Precisión en la toma de imágenes
El ajuste preciso de la posición del paciente facilita una alineación precisa con el eje de imagen en procedimientos que utilizan el sistema de rayos X con arco en C. Esto reduce la necesidad de correcciones y reexposiciones adicionales, lo que favorece un uso eficiente de las imágenes y reduce la dosis de radiación.
Apoyo al personal médico
Los microajustes permiten un ajuste preciso de la altura y el ángulo de la mesa a la posición de trabajo del cirujano, promoviendo una postura óptima durante los procedimientos. Esto facilita mantener una posición de trabajo estable y ergonómica y reduce la tensión física durante procedimientos de larga duración.
Los procedimientos quirúrgicos avanzados requieren un control preciso del posicionamiento del paciente y movimientos suaves y predecibles de la mesa de operaciones. En laparoscopia, neurocirugía y procedimientos robóticos, incluso desviaciones mínimas en los ajustes pueden afectar la estabilidad del campo quirúrgico y la ergonomía del trabajo del equipo. La respuesta a estas exigencias es nuestro propio sistemaxMotionPro™que permite un ajuste ultrapreciso de la posición del tablero de la mesa Famed ÓPTIMA con una precisión de hasta 0,5 mm y 0,1°.
DISEÑO SUPERMÓVIL
La base xMobility360™ súper móvil y de perfil bajo
Maniobrabilidad total en espacios reducidos
El sistema xMobility360™ garantiza una maniobrabilidad total de la mesa gracias a cuatro ruedas giratorias de 360° y una quinta rueda opcional en una disposición inspirada en la X. Esto permite una maniobra suave de la mesa en cualquier dirección y una rotación sobre su propio eje, sin necesidad de maniobras complejas, lo que acelera significativamente el posicionamiento en el espacio limitado del quirófano.
Ergonomía del trabajo del cirujano
Los orificios contorneados para los pies a cada lado de la base permiten al cirujano acercarse a la mesa y adoptar una posición de trabajo natural. La estructura de base reforzada proporciona un soporte estable para los pies durante largas horas de tratamiento, mejorando la comodidad del trabajo y reduciendo la fatiga.
Construcción duradera y fácil desinfección.
Las ruedas ubicadas debajo de la cubierta de la base reducen la acumulación de suciedad y facilitan su limpieza. La construcción en fibra de carbono se caracteriza por una alta resistencia mecánica y a los desinfectantes, protegiendo eficazmente la mesa y el equipo asociado en el entorno de quirófano de uso intensivo.
Precisión en la toma de imágenes
El diseño bajo de la base xMobility360™ (150 mm) y la ausencia de elementos salientes garantizan un acceso seguro al arco en C. Esta solución facilita la integración de la mesa con sistemas de imágenes, sin riesgo de colisiones ni acceso limitado al paciente. En la variante con cubierta de base de fibra de carbono, la construcción flexible y resistente protege adicionalmente la mesa y el equipo contra daños.
Estabilidad durante el procedimiento
Una vez finalizada la maniobra, el bloqueo de ruedas controlado a distancia garantiza una posición estable de la mesa. Cuatro soportes de 50 mm de diámetro, ampliamente espaciados, ocultos en la base, garantizan un soporte confiable y condiciones de trabajo seguras durante todo el procedimiento, incluso durante procedimientos que requieren el uso de fuerza.
En el entorno dinámico del quirófano, la capacidad de posicionar la mesa con rapidez y precisión, independientemente de la disposición de la sala y de las particularidades del procedimiento, es crucial. La maniobrabilidad suave, el reposicionamiento fácil y el acceso al campo quirúrgico tienen un impacto real en la comodidad del cirujano y en la eficiencia de todo el equipo. La movilidad ya no es sólo una cuestión de transporte, sino que se ha convertido en un elemento de ergonomía, seguridad y organización eficaz del quirófano, que es abordado por el sistema xMobility360™.
SEGURIDAD
Funciones que respaldan un funcionamiento seguro del personal y la protección del paciente
Seguridad del paciente
En procedimientos que requieren alta precisión de posicionamiento, incluso pequeñas desviaciones pueden ser significativas para la seguridad del paciente. El sistema xMotionPro™ con ajuste de tablero ultrapreciso permite un posicionamiento preciso del paciente de acuerdo con los objetivos del tratamiento.
Integración segura con accesorios
El montaje de segmentos de tablero intercambiables mediante conectores rápidos «press to play» garantiza un montaje estable y seguro, incluso durante procedimientos de larga duración que requieren el uso de fuerza. La protección adicional en las tiras de accesorios evita la extracción accidental de los accesorios, aumentando la seguridad del paciente y del personal durante el procedimiento.
Colchones mFix™
Los colchones mFix™ (80 mm), fabricados con tres capas de espuma de diferente densidad y dureza, aumentan la seguridad y la comodidad del paciente durante cirugías de largas horas. Una funda impermeable con costuras soldadas protege el interior del colchón y facilita la desinfección. Los colchones se montan mediante conectores tipo hongo.
Construcción realizada con materiales de primera calidad
La combinación de fibra de carbono y acero inoxidable AISI 304 electropulido garantiza una alta durabilidad y protege la mesa y el equipo asociado contra daños. La resistencia al uso intensivo, a los desinfectantes y a la corrosión se traduce en un uso seguro y fiable de la mesa en condiciones de quirófano.
Un sistema que reconoce posibles colisiones
La pantalla LCD del control remoto muestra información sobre posibles colisiones, errores, segmentos de tablero instalados incorrectamente y el nivel de carga de la batería. La visualización de la configuración actual, el estado del bloqueo de las ruedas y los mensajes del sistema facilita el control de la mesa y respalda la seguridad del paciente y del personal.
Un quirófano moderno exige grandes exigencias en cuanto a estabilidad, funcionamiento predecible y manejo intuitivo. FamedOPTIMA ha sido diseñado para garantizar el máximo nivel de seguridad, combinando soluciones de diseño bien pensadas, un sistema de control avanzado y funciones que apoyan el trabajo seguro del personal y la protección del paciente.
FUNCIONALIDAD
Los detalles que marcan la diferencia
Capacidad de guardar elementos utilizados con frecuencia
El sistema xMotionPro™ proporciona acceso a 10 posiciones de trabajo programadas, incluidas 2 posiciones predefinidas (silla de playa y respaldo plano) y 8 posiciones disponibles para configuración individual. Esta función permite una configuración rápida y repetible de la mesa, agilizando los procedimientos y la organización del trabajo en el quirófano.
Selección del modo de funcionamiento
El control remoto con pantalla LCD permite seleccionar la velocidad de funcionamiento de la mesa: alta, media o lenta, permitiendo ajustar la velocidad de los movimientos a la naturaleza y etapa del procedimiento. Esta solución aumenta la versatilidad de la mesa y permite su uso eficaz en una amplia gama de procedimientos médicos.
Ajustes del tablero
Las funciones principales de la mesa se realizan mediante un accionamiento electrohidráulico, controlado eléctricamente mediante los controladores disponibles. Esto incluye ajuste de altura, inclinación lateral y longitudinal, ángulo del reposapiés (individual o simultáneamente), respaldo, banco de riñón, función de puesta a cero del tablero de la mesa y deslizamiento longitudinal. El reposacabezas (OPTIMA 5.70 y 5.60) y el reposapiés (OPTIMA 5.60) son regulables manualmente, apoyados por resortes de gas.
Tablero modular
El diseño modular de la mesa permite el uso de segmentos de tablero adicionales, ampliando el alcance de su uso en la mayoría de los procedimientos quirúrgicos. Más de 100 accesorios dedicados, diseñados para la operación de una sola persona, le permiten adaptar la mesa al procedimiento específico y respaldar el flujo de trabajo en instalaciones que luchan contra la escasez de personal.
Parámetros mostrados en tiempo real
La pantalla LCD del control remoto presenta los parámetros de posición actuales de las secciones individuales del tablero. Durante el ajuste, el operador recibe información actual sobre los ajustes de altura y ángulo de inclinación, lo que permite un posicionamiento preciso y controlado de la mesa y una repetibilidad total de los ajustes.
Construcción FamedOPTIMA Es el resultado del trabajo de nuestros diseñadores y la cooperación con el personal médico. La combinación de conocimientos de ingeniería y experiencia clínica práctica nos permitió crear un diseño que cumple con los requisitos de la cirugía moderna y permite que la mesa se utilice en la mayoría de los procedimientos médicos.
RAYOS X
El socio ideal en la obtención de imágenes por rayos X
Imágenes de 360°
El tablero de la mesa AS-67 de 1100 mm de largo está hecho de fibras de carbono dispuestas con precisión, lo que garantiza una alta transparencia a los rayos X. Dos tiras de accesorios colocadas en los puntos de montaje de la mesa permiten una fijación estable del equipo. Además, se pueden montar accesorios a lo largo de toda la ventana de imágenes utilizando adaptadores InfiniMove™. El tablero permite el uso de accesorios translúcidos para cirugía de cabeza (usando un adaptador) y la implementación de imágenes de 360° en una longitud de 890 mm.
Tablero de mesa de fibra de carbono vs. HPL
La mesa puede estar equipada con un tablero de fibra de carbono (modelo OPTIMA 5.70) o HPL (modelos OPTIMA 5.70 y 5.60). Ambas variantes son transparentes a los rayos X, pero difieren en el nivel de transmitancia y calidad de imagen. El tablero de fibra de carbono se caracteriza por una mayor calidad de imagen y una menor absorción de radiación (0,25 mm Al en comparación con 0,83 mm Al para HPL), lo que permite una reducción de la dosis de radiación durante los exámenes de rayos X. Esto es importante para la seguridad del personal de quirófano expuesto diariamente a la exposición radiológica.
Ventana de imágenes
La mesa permite trabajar tanto en configuración estándar (A) como invertida (B) cambiando la posición de las secciones de las piernas y la cabeza. El recorrido longitudinal electromecánico de 400 mm y el uso de tableros modulares permiten una mayor ventana de imágenes. También es posible colocar un casete de rayos X debajo de los segmentos de la mesa.
Cooperación con el brazo en C
El tablero translúcido a rayos X, la capacidad de obtención de imágenes de 360°, el desplazamiento longitudinal y la opción de cambiar la configuración de la mesa permiten un ajuste preciso de la ventana de obtención de imágenes a los requisitos del procedimiento. El sistema de control ultrapreciso xMotionPro™ y la base súper móvil xMobility360™ permiten un posicionamiento preciso y rápido de la mesa con respecto al equipo, sin necesidad de realizar múltiples correcciones. La base baja, la falta de elementos salientes y el uso de fibra de carbono facilitan la maniobra segura del brazo C y minimizan el riesgo de colisión.
Cada variante de mesa está equipada con un tablero transparente a los rayos X, lo que permite la cooperación con equipos de imágenes. El uso de accesorios adecuados permite obtener imágenes de 360°, mientras que el desplazamiento longitudinal y la posibilidad de cambiar la configuración del tablero de mesa permiten seleccionar la ventana de imágenes óptima para los requisitos del procedimiento. La base baja y los componentes de fibra de carbono facilitan una cooperación segura y eficaz con el brazo C.
CONFIGURACIONES
Adapte la mesa a sus necesidades y elija las mejores soluciones.
Tablero de mesa
El modelo Famed OPTIMA 5.70 ofrece la posibilidad de elegir entre un tablero de mesa de fibra de carbono o HPL. El modelo Famed OPTIMA 5.60 está equipado con un tablero de HPL. Ambas soluciones son transparentes a los rayos X y compatibles con equipos de imágenes.
Controladores
Ambos modelos vienen de serie con un control remoto con cable y pantalla LCD, que proporciona un acceso claro a las funciones y parámetros de la mesa. También está disponible un panel lateral opcional, que permite un método de control alternativo.
Sistema de bloqueo de ruedas
Tanto el modelo Famed OPTIMA 5.70 como el 5.60 pueden equiparse con una quinta rueda opcional, lo que aumenta la maniobrabilidad y facilita el manejo de la mesa en el quirófano.
Sistema de bloqueo de ruedas
El modelo Famed OPTIMA 5.70 está equipado de serie con un bloqueo de ruedas con control remoto. El modelo Famed OPTIMA 5.60 ofrece la posibilidad de elegir entre un bloqueo de pie y un bloqueo con control remoto, según las preferencias del usuario.
Materiales de construcción
En el modelo Famed OPTIMA 5.70 las cubiertas de las columnas y la base pueden ser de fibra de carbono o de acero inoxidable. El modelo Famed OPTIMA 5.60 se suministra de serie en acero inoxidable. La elección de los materiales permite adaptar la mesa a las exigencias del entorno de trabajo, intensidad de uso y preferencias estéticas.
El diseño modular de la mesa permite un ajuste preciso de la configuración a los procedimientos específicos, las preferencias del equipo y los estándares de trabajo de una instalación determinada. Una amplia gama de opciones disponibles le permite configurar la mesa en términos de funcionalidad, materiales y método de control.
SEGMENTOS DEL TABLERO DISPONIBLES
Elija variantes intercambiables de reposacabezas y reposapiés y adapte la mesa a los requisitos del bloque quirúrgico
Variantes de reposacabezas
Reposapiés estándar:
OT-SBL01BN2 * (HPL)
OT-SHL08BN2 ** (HPL)
OT-SHL05BN4 ** (carbón)
Reposapiés de placa:
OT-SVL03BN2 * (HPL)
OT-SVL07BN2 ** (HPL)
OT-SNL09BN4 ** (carbón)
Reposapiés doble reclinable:
OT-SHL02BN2 * (HPL)
OT-SHL09BN2 ** (HPL)
OT-SHL06BN4 ** (carbón)
Reposapiés de doble división:
OT-SBL04BN2 * (HPL)
* Se aplica a la versión Famed OPTIMA 5.60
** Se aplica a la versión Famed OPTIMA 5.70
Variantes de reposacabezas
Reposacabezas estándar:
OT-SVH01BN2 * (HPL)
OT-SVH05BN2 ** (HPL)
OT-SVH08BN4 ** (carbón)
Reposacabezas de doble elevación:
OT-SVH02BN2 * (HPL)
OT-SVH04BN2 ** (HPL)
OT-SVH06BN4 ** (carbón)
* Se aplica a la versión Famed OPTIMA 5.60
** Se aplica a la versión Famed OPTIMA 5.70
Elige las variantes de reposapiés adecuadas y reposacabezas para ajustar la configuración de la mesa a los procedimientos específicos y a la forma de trabajar del equipo quirúrgico. En la mesa puede instalarse como máximo un tipo de reposacabezas y un tipo de reposapiés.
¿Estás interesado en el producto? FAMED OPTIMA
X-LINE™ (5.70, 5.60)?

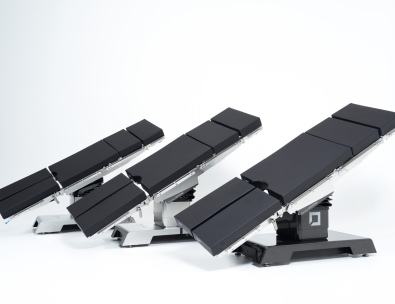

Productos similares
